Linie semi-automata profesionala pt taiere armaturi din fier beton cu mese cu alimentare, max. Ø40mm, 9kw, 400V - Tecmor-TEC-300-HCdin gama de echipamente pentru debitat fier-beton

 Rezist. la tractiune  N/mm² : Nr. bare x Capacitate de taiere (mm diam.)

• 650 N/mm² : 1 x Ø40 - 9 x Ø20 - 18 x Ø10 (mm)
• 850 N/mm² : 1 x Ø35 - 6 x Ø20 - 16 x Ø10 (mm)

Descrierea produsului

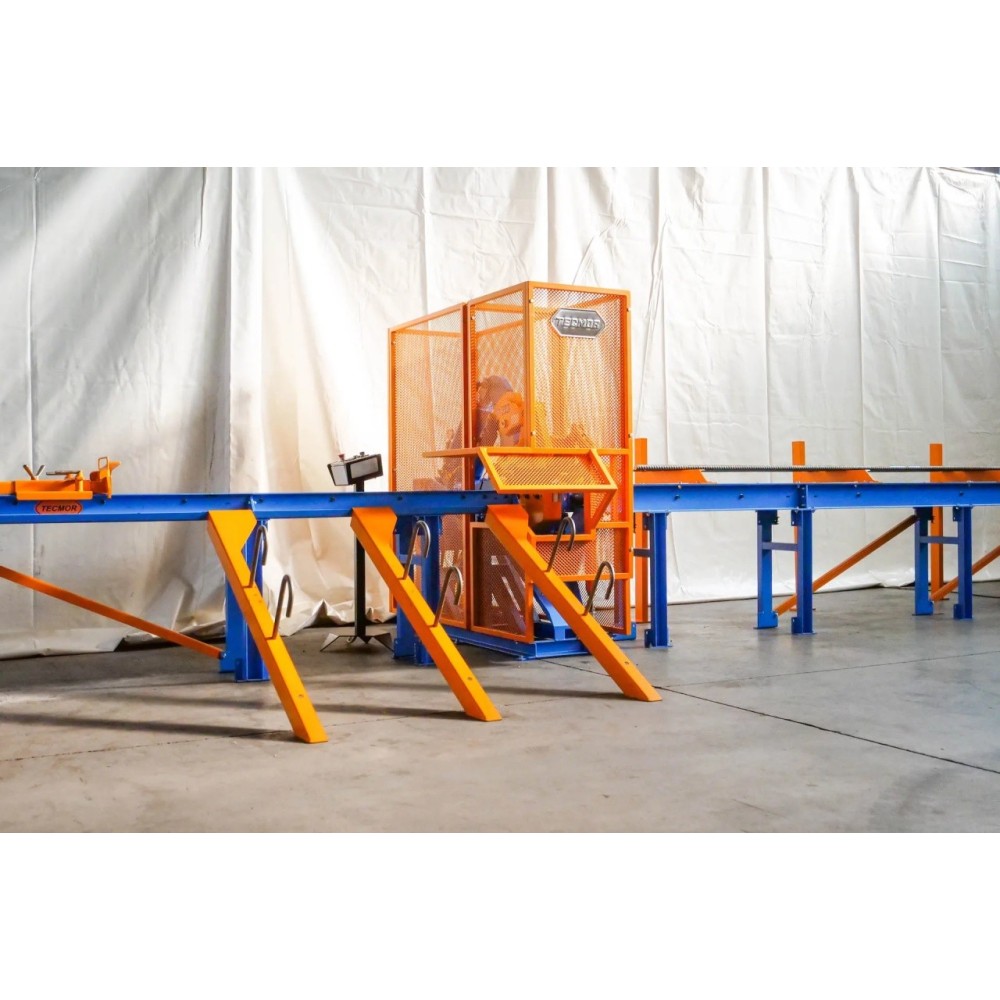

• Linia de tăiere Tecmor TEC 300 HC este un sistem industrial de înaltă performanță proiectat pentru debitarea eficientă și la volum mare a barelor de oțel beton. În centrul liniei se află foarfeca hidraulică aligator D300-HC, încadrată de bănci de role motorizate pentru alimentare și bănci de role manuale pentru evacuare. Concepută pentru siguranță, productivitate și flexibilitate, linia completă permite operatorilor să alimenteze, să fixeze, să măsoare și să taie pachete de bare rapid, folosind un singur panou de comandă centralizat.

• Tecmor D300-HC / TEC-300-HC este o foarfecă hidraulică industrială de înaltă capacitate, tip aligator, concepută pentru prelucrarea intensivă a barelor de oțel. Acționată de un sistem trifazic puternic de 9 kW, aceasta oferă o forță de tăiere de până la 135 de tone pentru debitarea precisă și eficientă a armăturilor și a elementelor din oțel structural.

• Concepută pentru un nivel maxim de siguranță și eficiență, această stație dispune de o cușcă de protecție perimetrală prevăzută cu ușă cu întrerupător de siguranță, pult extern de comandă pe stativ și un presor hidraulic robust care fixează ferm pachetul de bare înainte de tăiere. Designul gurii de tăiere și lamele speciale garantează tăieturi curate, fără bavuri, reprezentând o soluție indispensabilă pentru procesarea industrială a fierului beton.

• Alimentatorul cu role este alcătuit dintr-o structură modulară personalizabilă, cu role motorizate care permit alimentarea automată a barelor. Pe partea laterală a alimentatorului cu role există un suport pentru plasarea fasciculului de tije care urmează să fie tăiate. Mișcarea de tăiere a foarfecei și rotirea rolelor motorizate sunt controlate direct de pe un singur panou de operare.

• Masa cu role de ieșire este compusă dintr-o structură modulară cu role, care poate fi, de asemenea, personalizată. Masa cu role de ieșire este echipată cu un opritor mecanic pentru a determina lungimea de tăiere. Pe partea laterală a mesei cu role de ieșire se află jgheaburi cu opritoare pentru depozitarea barelor tăiate.

• Versiunea standard a liniei de tăiere 300-HC este formată din 12 metri de mese cu role la intrare și 6 metri de mese cu role la ieșire. În centrul liniei de tăiere se află o foarfecă hidraulică tip crocodil, echipată cu un opritor hidraulic automat, care menține barele la locul lor. Foarfeca hidraulică permite tăierea precisă și sigură a unei cantități mari de armătură într-o singură mișcare, datorită lamelor speciale de 300 mm, utilizabile pe toate cele patru laturi.

Avantaje

• Sistem integrat de înaltă capacitate: Combină o foarfecă hidraulică aligator de 135 tone cu mese cu role motorizate pentru intrare și manuale pentru ieșire.

• Presor hidraulic automat: Morsa hidraulică automată fixează ferm barele în timpul tăierii pentru a preveni deplasarea și pentru a garanta o tăiere precisă.

• Lame reversibile cu durată lungă de viață: Echipată cu lame de 300 mm reversibile pe toate cele 4 părți, maximizând durata de utilizare și reducând costurile cu consumabilele.

• Cușcă perimetrală de protecție: Carcasă metalică galbenă complet închisă, cu ușă acces prevăzută cu contactor de siguranță pentru protecția operatorului împotriva așchiilor.

• Design modular și personalizabil: Structura modulară permite alegerea lungimii dorite pentru bancul de intrare (7 - 21 metri) și cel de ieșire (4 - 21 metri), în funcție de spațiu și cerințele de producție (versiune standard: 12 m intrare / 6 m ieșire).

• Alimentare automată a barelor: Rolele motorizate transportă automat pachetele de bare către foarfecă cu o viteză constantă de 0,5 m/s.

• Magazii laterale de depozitare: Include magazii laterale integrate pentru sprijinirea barelor atât pe partea de intrare (capacitate: 250 kg/m), cât și pe partea de ieșire (capacitate: 500 kg fiecare).

• Comandă centralizată și siguranță: Panoul mobil de comandă controlează atât mișcarea rolelor motorizate, cât și tăierea foarfecii, fiind completat de o cușcă integrată de protecție, buton de urgență și protecții termice/electrice.

Utilizări

• Linii industriale de debitare oțel beton: Proiectată pentru tăierea volumelor mari de armături folosite în prefabricate din beton și șantiere de infrastructură.

• Fabrici de prelucrare a armăturilor și șantiere de construcții: Tăierea industrială a barelor de oțel beton pentru structuri din beton, proiecte de infrastructură și fabrici de prefabricate.

• Reciclare și prelucrarea deșeurilor metalice: Debitarea și dimensionarea eficientă a deșeurilor metalice, barelor din oțel și deșeurilor industriale.

• Industrie grea și prelucrarea oțelului: Pregătirea, dimensionarea și tăierea materialelor în ateliere de confecții metalice și laminoare.

Specificații Tehnice

• Model: Tecmor D300-HC / TEC-300-HC

• Lungime lamă: 300 mm (Reversibilă pe 4 părți)

• Deschidere lamă: 200 mm

• Forță de tăiere: 135 tone

• Putere totală sistem: 9 kW / 12 CP (Trifazic)

• Viteză de tăiere: 10 – 30 curse/min

• Lungime banc de intrare: Modular 7, 9, 12, 15, 18 sau 21 metri (Standard: 12 m)

• Lungime banc de ieșire: Modular 4, 7, 9, 12, 15, 18 sau 21 metri (Standard: 6 m)

• Viteză avans role: 0,5 m/s

• Lățime role: 220 mm

• Capacitate magazin intrare: 250 kg/m
• Capacitate magazin ieșire: 500 kg/buc

• Capacitate și tip ulei hidraulic: 150 litri, ISO 32 VG 32

• Unitate de comandă: Panou de comandă mobil și pedală electrică

• Sistem de limitare a lungimii: Fermoar (opritor) mobil manual pe bancul de ieșire
• Circuit oleodinamic: Supapă de secvență, supapă de regenerare și supapă de reglare a vitezei
• Filtrare și aerisire: Filtru de aspirație 90 µm în rezervor, dop de aerisire cu filtru de aer

• Dimensiuni totale (L x l x h): 1470 x 760 x 1500 mm

• Greutate echipament: 1100 kg

Set de livrare

• 1 x Foarfecă hidraulică aligator Tecmor D300-HC cu grup hidraulic

• 1 x Panou mobil de comandă pentru operator cu cablaj aferent

• 1 x Pedală electrică pentru acționare la picior

• 1 x Dispozitiv integrat pentru blocarea/fixarea barelor de material

• 1 x Set de grilaje și carcase din plasă pentru protecție și siguranță

• 1 x Set de lame de tăiere reversibile (300 mm, preinstalate)

• 1 x Ansamblu banc cu role motorizate pentru intrare (Modular 7 m – 21 m) cu magazin lateral integrat
• 1 x Ansamblu banc cu role manuale pentru ieșire (Modular 4 m – 21 m) cu magazin lateral integrat

• 1 x Manual de utilizare și documentație de conformitate CE
