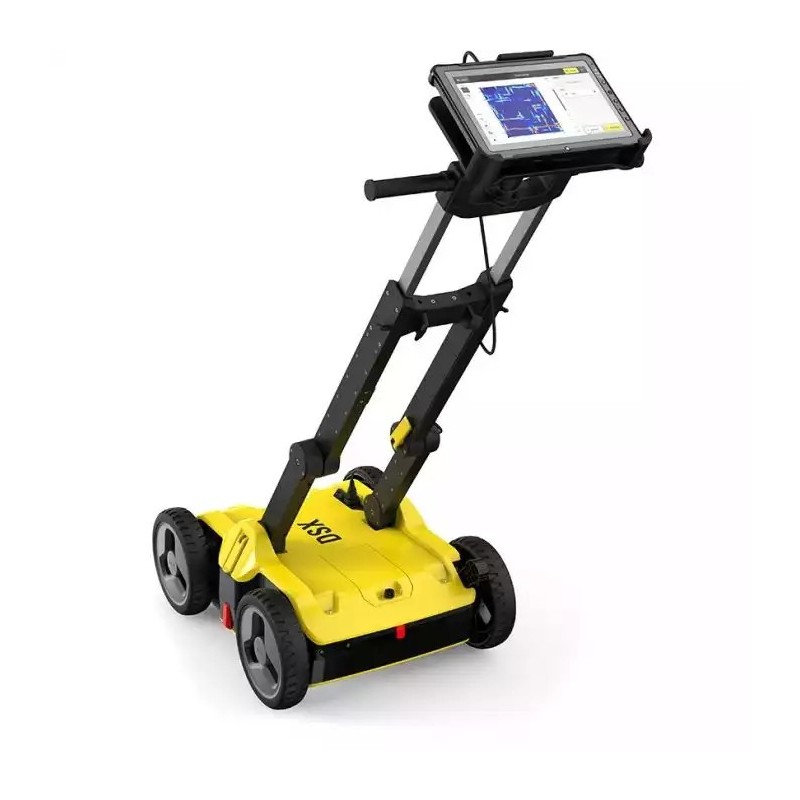

Scanner de detectie utilitati subterane GEORADAR DSX Leica-6015140 din gama de echipamente pentru detectie si localizare

Descoperirea utilităților în mod clar și fără efort

Detectare fiabilă a utilităților pentru toată lumea – flux de lucru simplu de detectare și rezultate pe care oricine le poate înțelege

Pentru companiile de reparatii si intretinere utilitati, inginerie civila si topografie, solutia de detectare a utilitatilor Leica DSX, formata dintr-un hardware portabil cu software intuitiv, permite localizarea, vizualizarea si maparea cu usurinta a utilitatilor. Spre deosebire de orice alt sistem radar de penetrare a solului (GPR), Leica DSX maximizează productivitatea cu un software de ultimă oră care automatizează analiza datelor și creează o hartă 3D de utilitate pe teren.

Caracteristici și Beneficii:

Configurare lucrare/Scanare rapidă

• Setați dimensiunea grilei în funcție de nevoile lucrării dvs. sau porniți Scanarea rapidă
• Adăugați diferite straturi de fundal, cum ar fi Google Maps sau DXF/DWG

Colectare de date

• Vedeți traseul de scanare și precizia poziționării în timp real pentru îndrumare
• Stabiliți puncte de interes, cum ar fi cămine de vizitare, stâlpi de iluminat sau hidranți

Prelucrare pe Site

• Taieți prin diferite adâncimi ale imaginii de detectare 3D
• Utilizați funcția B-scan pentru a obține informații despre condițiile solului și sprijin în interpretarea datelor
• Identificați utilități cu suportul algoritmului inteligent
• Suprapuneți datele cu straturi CAD

Vizualizați datele

• Vedeți utilitățile în 2D și 3D
• Măsurați distanța punct la punct
• Identificați și marcați anomaliile solului, obiectele și caracteristicile folosind vizualizarea B-scan
• Lăsați software-ul să vă conducă la utilitarul necesar

Export de date

• Exportați utilități direct în software-ul de control al mașinii Leica MC1
• Personalizați și creați rapoarte PDF pentru documentare
• Exportați în format DXF, DWG și SHP

Hartă utilitar instant 2D/3D

• Economisiți timp la fața locului prin cartografierea utilităților subterane în doar câteva minute
• Exportați utilități în formate de citire CAD sau BIM pentru utilizare ulterioară
• Creați rapoarte profesionale pe site pentru a fi utilizate și partajate imediat

Rezultate fiabile de detectare

• Detectează toate tipurile de utilități subterane la rezoluție înaltă pentru a asigura zone de evitare sigure
• Verificați utilitățile detectate cu ajutorul algoritmului inteligent
• Import de POI-uri și înregistrări de utilitate pentru a vă ajuta să luați decizii mai bune

Ușurință în utilizare

• Asigurați o detectare lină și precisă a utilităților subterane fără cunoștințe de specialitate
• Detectarea și maparea completă a utilitarului în doar câțiva pași prin interfața intuitivă cu utilizatorul
• Scanați oriunde și în orice moment, chiar și în zone înguste și în condiții severe

Soluție integrată

• Oferiți un flux de lucru complet de la achiziționare la excavare
• Localizați utilitățile subterane cu precizie de top
• Generați hărți utilitare, compatibile cu toate sistemele de referință de coordonate

Date tehnice

Sistem detectie DSX:

Frecventa centrala a antenei: 600 MHz

Nivel detectie adancime: pana la 2.4 m

Viteza de colectare a datelor: pana la 7 km/h

Interval scanari: 0.5 m

Sistemul de localizare: 2 codificatoare pe roti; antenă GNSS integrare (numai kitul Surveyor)

Greutate: 23 kg (fara acumulator si tableta)

Acumulator: Li-ion 14.8V, 5800 mAh, pana la 8 ore timp de utilizare

Temperatura de operare: -10°C pana la +40°C (14°F pana la +104°F)

Clasa de protectie: IP65

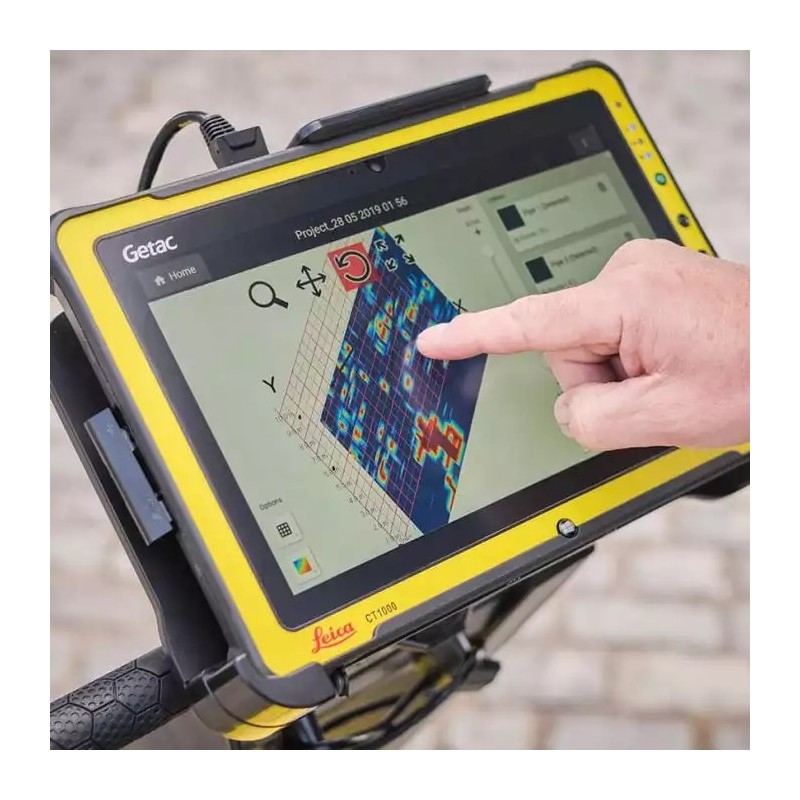

CT1000 Tablet:

Display: 11.6"

Procesor: Intel® Core™ i3-7100U

Memorie si stocare: RAM 4GB, 128GB SSD

Sistem de operare: Windows 10 Professional

Pozitionare: GPS (GlobalSat)

Conditii de mediu: Display lizibil la soare (LCD + Touchscreen + Hard Tip stylus), IP65 / MIL-STD-810G

Greutate: 1.39 Kg

Acumulator: Li-Ion 11.4V, 2160 mAh

Conectivitate: Wi-Fi, Bluetooth v4.2, 4G LTE (Model 880920), RJ45 – conexiunea la DSX

DXplore SOFTWARE:

Configurare

• Tutoriale de animație
• Verificarea stării (conexiune, nivelul bateriei etc.)
• Management de proiect și proiect
• Asistent de conectare GNSS și TPS*
• Flux de lucru de definire a rețelei și a proiectelor asistate de GNSS/TPS*
• Management de proiect

Colectare date

• Modul Grid Scan
• Mod de aliniere precisă a căruciorului DSX*
• Modul de scanare rapidă
• Controlul senzorului radar (scanare și pauză etc.)
• Poziția căruciorului DSX și traiectoria de scanare afișate în 3D
• Traiectorie de scanare în timp real de la GNSS/TPS*

Localizarea

• Locația de la codificatoare de roți
• Google Maps și asistență actuală pentru locație
• Suport pentru sistemul de coordonate local*
• Suport antenă GNSS și TPS*
• Verificarea preciziei pe toate ecranele*
• Corecții geoide*

Proces si analiza

• Generarea tomografiei radar la fața locului
• Revizuirea și marcarea B-scan
• Tomografie 3D
• Suport POI
• Marcaj utilitar
• Verificare semi-automată a utilităţii
• Măsurați distanța (punct la punct)
• Calibrarea adâncimii utilitarului cu intrarea utilizatorului
• Georeferențiere cu date de poziționare*

Vizualizare

• Animație pe secțiuni de tomografie
• Configurați nivelurile de adâncime
• Vedere 2/3D
• Scanări orizontale/verticale
• Glisor de contrast
• Înapoi la utilitate
• Conduceți la vizualizatorul de utilitate*

Import

• Înregistrări utilitare în fișiere de formă DXF, DWG și ESRI*
• Suport cu mai multe straturi*

Export

• Raport în format PDF
• Configurare raport PDF
• Utilitare detectate în format DXF
• Tomografie în format png, jpg, tiff, bmp și gif
• B-scan
• 3D DXF/DW
• Ieșire în sistemele de coordonate locale selectate*
• MC1 (suportat .lok)*
• Elipsoid WGS84, elipsoid de referință, înălțime ortometrică*

*Functii disponibile doar la pachetele Survey!

 Set de livrare:

• Leica DXS
• Tableta CT1000
• valiza pt. transport

SOFT-uri

Echipamentul DSX poate fi achizitionat cu doua tipuri de soft-uri:

DXplore Build - conceput pentru detectie si evitare, ofera interpretarea zonei scanate

DXplore Survey - conceput pentru cartografiere / mapare si export de plan cu coordonate GPS (GPS-ul se achizitioneaza separat)

Cele doua softuri pot fi achizitionate ca abonament pe o perioada de un an sau pentru utilizare permanenta.

Pretul softului permanent este echivalentul ca si cost a aprox. 2.5 ani abonament perioada de 1 an.

PRETURI

• Pretul variantei 6015140 cu abonament software anual (licenta valabila 1 an) DXplore Build incepe de la 19295 EUR + TVA
• Pretul variantei cu software permanent (perpetual) DXplore Build si DXplore Survey incepe de la 25855 EUR + TVA

• Pentru a utiliza software-ul DX Survey impreuna cu GPS este necesara achizitionarea unui modul GPS pretul acestuia fiind de 5800 EUR + TVA
