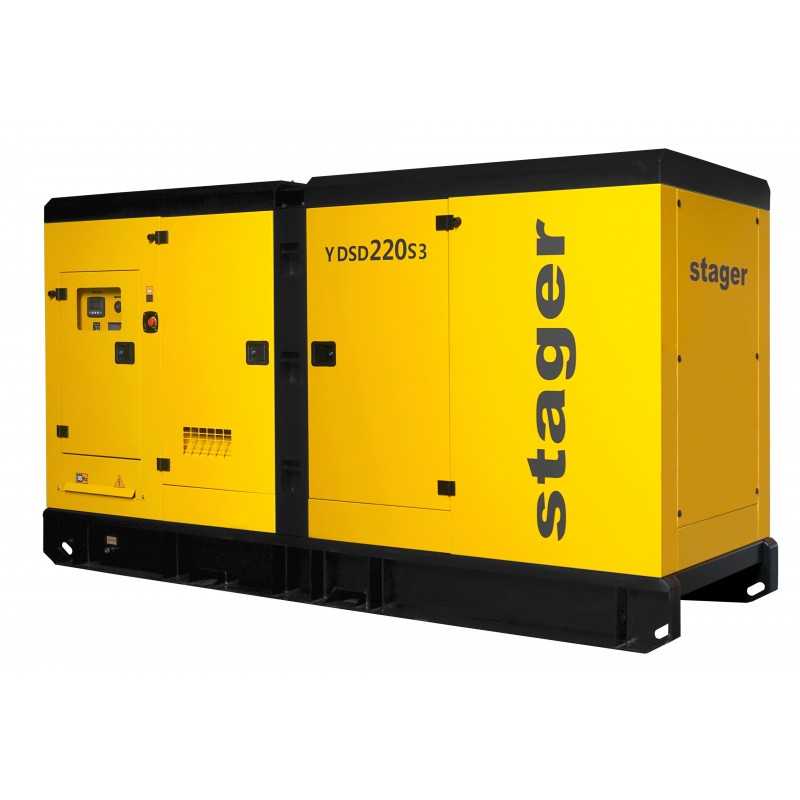

Descriere:
Alternator: alternator Yorking Y274H, grad de protectie IP23, clasa de izolatie H;
Tampoane anti-vibratii;
Filtru de aer uscat, filtru de combustibil, filtru ulei;
Buson de motorina cu acces cu cheie;
Intrerupator retea electrica;
Buton de oprire in caz de urgenta montat la exteriorul carcasei;
Capace protectie borne curent electric (pentru a restrictiona accesul sau atingerea accidentala)
Carcasa insonorizata cu usi de acces pentru interventii de mentenanta si reparatii;
Usile de acces ale generatorului sunt dotate cu chedere din cauciuc;
Tampoane laterale din cauciuc pentru usile generatorului care previn lovirea accidentala a generatorului in cazul deschiderii complete a acestora;
Fante de aerisire dotate cu grilaj de protectie pentru a evita patrunderea obiectelor mari din exterior in interiorul generatorului;

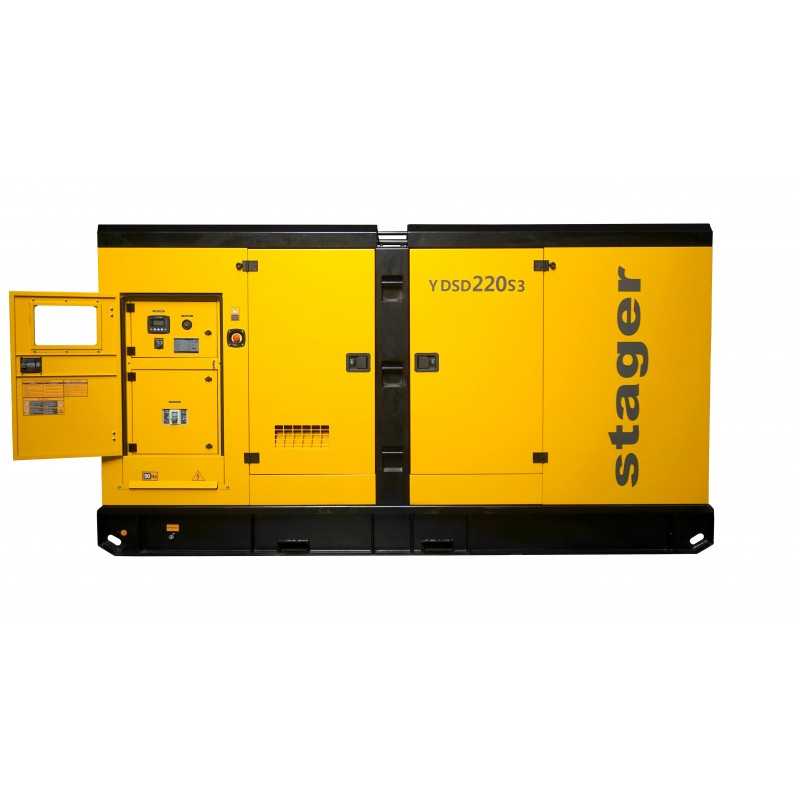

Fereastra de vizionare a panoului de control, aflat pe o usa ce se poate incuia;
Panou de control SmartGen HGM 4020;
Baterie de pornire 24V, suport si cabluri;
Instalatie electrica ordonata pe coduri de culoare si numere care faciliteaza interventiile chiar si de la distanta;
Inele de ridicare in partea de sus a carcasei, iar sasiul este dotat cu fante pentru incarcare/descarcare cu ajutorul motostivuitoarelor.
Dotat cu preincalzire
Detalii:
Aceasta asigura incalzirea lichidului de racire al motorului la temperaturi scazute.
Asigură încălzirea motorului pentru porniri rapide și usoare.
Reduce timpul pentru a se ajunge la temperatura de operare a motorului.
Imbunatateste rapid ajungerea motorului la turatia de lucru.
Consum de lucru intre 750W si 2250W in functie de dimensiunea sistemului de racire.
Carcasa din Aluminiu este rezistenta in timp si rezista la lovituri accidentale.
Controlează temperatura folosind un termostat de reglare.
Date tehnice:
GENERATOR
Putere nominala: 200 kVA / 160 kW
Putere maxima: 220 kVA / 175 kW
Curent nominal: 288.7 A
Tensiune nominala: 230/400 V
Frecventa: 50 Hz
Factor de putere (cos Φ): 0.8
Nivel de zgomot LwA: 98 dB(A)
Grad de protectie: IP23
Capacitate rezervor combustibil: 440 L
Dimeniuni (LxWxH) : 3650x1220x1950 mm
Greutate net/brut: 2900/2910 kg
Panoul de control: SMARTGEN HGM 4020
ALTERNATOR
Marca alternator: Yorking
Model alternator: Y274H
Tip cablare: Trifazat 4-fire, Conexiune in serie
Putere nominala: 160 kW
Factor putere: 0.8
Poli: 4
Excitatie: Auto-excitatie, fara perii
Clasa de izolatie: H
Grad de protectie: IP23
Numar rulmenti: 1
TIF (factorul de influenta telefonica): < 50
THF (distorsiuni datorate armonicilor): < 2%
Bobinaj alternator: sarma de Cupru
MOTOR
Marca motor: SDEC
Model motor: SC8D280D2
Tip motor: Motor diesel, 4-timpi, 6 cilindri in linie, racire cu apa
Putere nominala @1500rpm: 185 kW
Alezaj x Cursa: 114x144 mm
Capacitate cilindrica: 8.8 L
Rata de compresie: 18:1
Capacitate baie de ulei: 19 L
Tip ulei: PRO 10W-30
Tip regulator: Electronic
Tip aspiratie: Turbo suflanta cu Intercooler
Tip injectie: Injectie directa
Consum combustibil (50%): 22.5 L/h
Consum combustibil (75%): 33.5 L/h
Consum combustibil (100%): 44.9 L/h
Sistem pornire: 24Vcc
PANOU DE CONTROL
Panoul SmartGen HGM4020 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza functii precum: pornire / oprire automata, masurarea datelor, alarme de protectie, etc.
Toti parametrii pot fi configurati de la panoul frontal sau utilizand interfata USB (sau RS485) si un calculator. Poate fi utilizat pe scara larga in toate tipurile de sisteme de control automat datorita structurii sale compacte, conexiunilor simple si fiabilitatii ridicate.
Caracteristici panou de control:
Afisaj LCD ce permite vizionarea facila a informatiilor, rezolutie 132 x 64 pixeli;
Portul de comunicatie RS485 permite 3 functii “de la distanta” prin protocolul MODBUS;
Functie de control si protectie: pornirea/oprirea automata a generatorului, transfer sarcina (control ATS) si afisarea erorii si protectie;
Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB (sau interfata RS485) folosind un PC;
Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;
Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, tensiune redresor, numar ore de functionare, numar porniri;
Poate masura si afisa tensiunea, curentul, frecventa, parametrii de putere ai retelei / generatorului.
Date tehnice panou de control:
Tensiune de alimentare: 8 ~ 35 Vcc
Consum energie: < 3W (Mod standby: ≤ 2W)
Temperatura de functionare: (-25 ~ +70)ºC
Frecventa alternator: 50 / 60 Hz
Sistem AC: 1P2W / 2P3W / 3P3W / 3P4W
Interval intrare tensiune alternator
- 3P4W (trifazat 4 fire): 15Vca – 360Vca (ph-N)
- 3P3W (trifazat 3 fire): 30Vca – 620Vca (ph-ph)
- 1P2W (monofazat 2 fire): 15Vca – 360Vca (ph-N)
- 2P3W (bifazat 3 fire): 15Vca – 360Vca (ph-N)
Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)
Frecventa senzorului de turatie: 10000 Hz (max.)
Releu iesire pornire: 5A 28Vcc la iesirea sursei
Releu iesire combustibil: 5A 28Vcc la iesirea sursei
Relee de iesire programabile: 4 (1A 28Vcc la iesirea sursei)
Grad de protectie: IP65
AMF: DA
Detectare & Afisare kW/A: DA
Interfata programabila: USB / RS485
Port CANBUS: DA
Intretinere: DA
Jurnal inregistrari: DA
Functie de pornire in caz de urgenta: DA
Ne rezervam dreptul de a modifica orice informatie tehnica si caracteristici din aceasta prezentare, fara o notificare prealabila.
Aceasta fisa de prezentare contine datele tehnice si configuratia pentru versiunea standard a generatorului de curent, produsul efectiv livrat putand fi usor diferit fata de aceasta prezentare.
