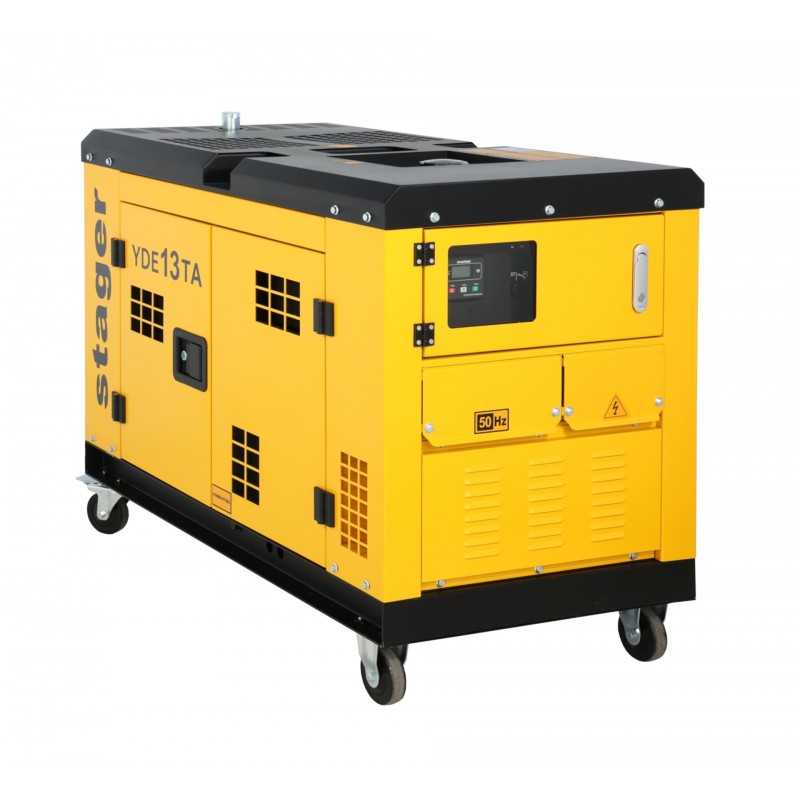

Descriere:
Tampoane anti-vibratii;
Filtru de aer uscat, filtru de combustibil, filtru ulei;
Intrerupator retea electrica;
Buton de oprire in caz de urgenta montat la exteriorul carcasei;
Capace protectie borne curent electric (pentru a restrictiona accesul sau atingerea accidentala)
Carcasa insonorizata cu usi de acces pentru interventii de mentenanta si reparatii;
Usile de acces ale generatorului sunt dotate cu chedere din cauciuc;
Fante de aerisire dotate cu grilaj de protectie pentru a evita patrunderea obiectelor mari din exterior in interiorul generatorului;
Fereastra de vizionare a panoului de control, aflat pe o usa ce se poate incuia;
Panou de control SmartGen HGM 1790;
Baterie de pornire 12V, suport si cabluri;
Instalatie electrica ordonata pe coduri de culoare si numere care faciliteaza interventiile chiar si de la distanta;
Inel de ridicare in partea de sus a carcasei;
Display Digital;
Dotat cu roti pentru transport;
Date tehnice:
GENERATOR
Putere nominala: 9 kVA / 9 kW
Putere maxima: 10 kVA / 10 kW
Tensiune nominala: 230 V
Frecventa: 50 Hz
Curent nominal: 39.1 A
Factor de putere (cos Φ): 1.0
Turatie nominala: 3000 rpm
Capacitate rezervor combustibil: 25 L
Autonomie: 12 ore
Nivel de zgomot LwA: 94 dB(A)
Grad de protectie: IP23
Dimeniuni (LxWxH): 1200x650x760 mm
Greutate neta: 278 kg
Panoul de control: SMARTGEN HGM 1790
Tip structura: Silent
Tip excitatie: Autoexcitatie la tensiune constanta (AVR)
Metoda de cuplaj: transmisie prin cuplaj rigid
MOTOR
Model motor: YD2V80
Tip motor: Motor diesel, 4-timpi, 2 cilindri in V, racire cu apa
Putere nominala @3000rpm: 12 kW
Alezaj x Cursa: 80x79 mm
Capacitate cilindrica: 0.749 L
Rata de compresie: 23:1
Capacitate baie de ulei: 3 L
Tip ulei: PRO 10W-30
Tip aspiratie: Naturala
Tip injectie: Injectie directa
Consum combustibil: ~340 g/kW*h (~3.6 L/h)
SISTEM RACIRE
Capacitate lichid racire pentru motor: 3.2 L
Capacitate lichid racire (cu radiator): 3.5 L
SISTEM PORNIRE
Tip pornire: Electric
Capacitate electromotor: 1.4 kW
Tensiune pornire: 12 V
Capacitate acumulator: 36 Ah, 12 V
PANOU DE CONTROL
Panoul SmartGen HGM1790 este utilizat pentru controlul automat si monitorizarea generatorului de curent. Poate realiza pornirea/oprirea manuala a generatorului, precum si pornirea/oprirea automata de la distanta. Panoul de control poate monitoriza si proteja functionarea generatorului prin colectarea si analizarea datelor acestuia, cum ar fi tensiune, curent, temperatura lichidului, presiunea uleiului, etc., si poate indica eventualele avarii/defectiuni.
Ecranul LCD si butoanele tactile fac utilizarea panoului usoara si intuitiva.
Parametrii si valoarea temporizatorului pot fi configurati de la panoul frontal sau utilizand portul USB (comunicare prin software pe un calculator).
Caracteristici:
Afisaj LCD luminat, indicator LED, butoane tactile;
Poate masura si afisa parametrii generatorului de curent monofazat: tensiune, curent, frecventa, puterea si procentaj sarcina;
Masurare si afisare a urmatorilor parametri despre motor: temperatura, presiune ulei, nivel combustibil, turatie, tensiune baterie, numar ore de functionare, numar porniri (afisat pe calculator);
Cu protectie impotriva defectiunilor generatorului si functii de afisare;
3 moduri de lucru: manual, automat si oprire;
Senzorii multipli de temperatura, presiune si nivel combustibil pot fi utilizati direct, parametrii putand fi definiti de utilizator;
1 port de intrare configurabil care poate fi setat ca intrare digitala sau senzor nivel lichid;
2 relee de iesire fixe (releu combustibil, releu pornire);
3 porturi de iesire configurabile care pot fi setate ca iesire pentru alarma, iesire preincalzire sau iesire pentru control ralanti;
Setarea parametrilor: permite utilizatorului sa modifice setarile si sa le stocheze pe un card de memorie. Parametrii nu se vor pierde chiar si atunci cand este oprit. Parametrii pot fi setati nu numai de pe panoul frontal, ci si reglati prin interfata USB folosind un PC;
Date tehnice:
Tensiune de alimentare: 8 ~ 35 Vcc
Consum energie: < 1.2W (Mod standby: ≤ 0.5W)
Temperatura de functionare: (-30 ~ +80)ºC
Tensiune de intrare alternator: 15Vca ~ 360Vca (ph-N)
Frecventa alternator: 50/60 Hz
Sistem AC: 1P2W
Tensiunea senzorului de turatie: 1.0 V – 24.0 V (RMS)
Frecventa senzorului de turatie: 10000 Hz (max.)
Releu iesire pornire: 1A 28Vcc la sursa de alimentare B+
Releu iesire combustibil: 1A 28Vcc la sursa de alimentare B+
Relee de iesire: 5
Intrare digitala programabila: 1
Intrare analogica: 1
Grad de protectie: IP55
Detectare & Afisare kW/A: DA
Interfata programabila: USB
