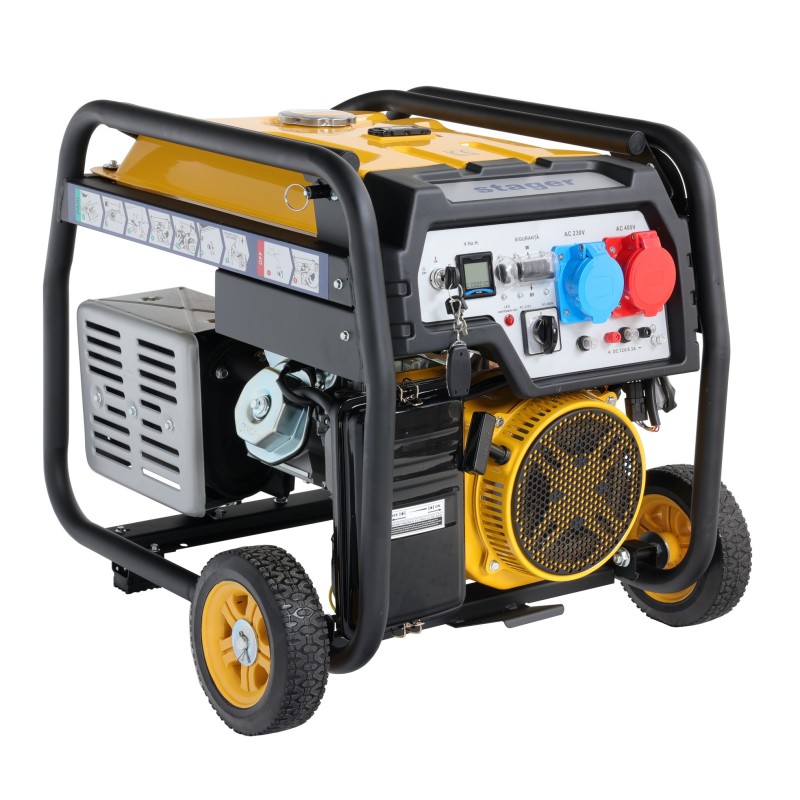

Stager FD 10000ER-E3R Automatic Generator curent dual 230V/400V, 8.5kW, benzina, conector ATS, multistart

Descriere:
Generatorul Stager FD 10000ER-E3R este un echipament de alimentare dual, capabil să funcționeze în regim monofazat sau trifazat, adaptabil atât pentru uz casnic, cât și profesional. Cu o putere maximă de 8.5kW și numeroase opțiuni de pornire, inclusiv pornire automată prin ATS (unitate de automatizare externă), generatorul este construit pentru a asigura continuitatea alimentării în caz de urgență. Sistemul de pornire multistart și conectorul dedicat pentru integrare cu invertoare solare sau alte automatizări îl fac o soluție ideală pentru o gamă largă de aplicații off-grid și de rezervă.

Generatorul Stager FD 10000 ER-E3R oferă diverse opțiuni de pornire pentru a asigura flexibilitate și adaptabilitate în funcționare:

Pornire manuală prin demaror cu sfoară.

Pornire electrică la cheie.

Pornire de la distanță, prin telecomandă radio.

Pornire automată în cazul întreruperii alimentării de la rețea, gestionată de o unitate ATS externă, care comută alimentarea pe generator până la restabilirea curentului electric.

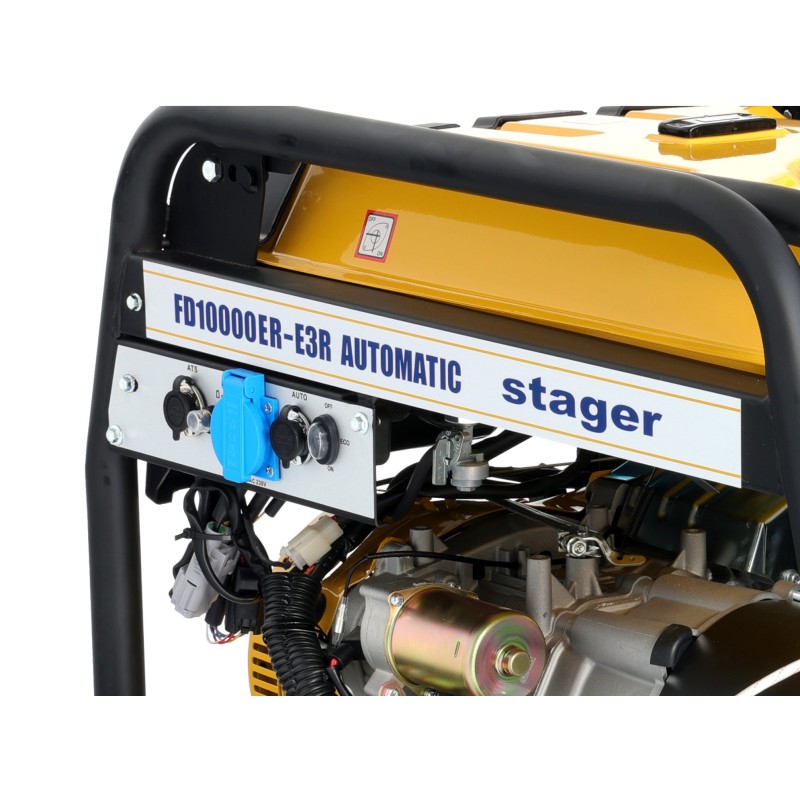

Pornire controlată de la distanță, prin cablu, utilizând un conector dedicat. Pornirea și oprirea se realizează printr-un contact extern, configurat astfel: NC (Normally Closed) pentru generator pornit și NO (Normally Open) pentru generator oprit. Această funcționalitate permite integrarea generatorului în sisteme fotovoltaice off-grid, pentru încărcarea automată a bateriilor atunci când este necesar, și poate fi adaptată pentru diverse alte automatizări.

Pentru a selecta modul de pornire dorit, generatorul este echipat cu un buton pe panou, marcat cu „ON / OFF / ECO” (notă: „ECO” nu reprezintă o funcție de economisire a energiei). Acest buton permite utilizatorului să aleagă între trei moduri de funcționare:

• Poziția ON (1): Activează comanda prin conectorul de ATS.

• Poziția OFF (0): Activează comanda din telecomandă, permițând pornirea/oprirea prin telecomandă radio, precum și pornirea manuală la cheie și la sfoară.

• Poziția ECO (2): Activează comanda prin conectorul pentru comenzi la distanță.

Acest buton facilitează tranziția între modurile de pornire, oferind utilizatorului o versatilitate sporită în utilizarea generatorului pentru diferite aplicații.

Acest generator este dotat cu un alternator de ultimă generație, prevăzut cu bobinaje dedicate pentru curent monofazat de 230V și trifazat de 400V. Generatorul poate furniza putere maximă în ambele regimuri, comutarea realizându-se înainte de pornire, printr-un selector 1 – 0 – 2. Echipamentul include circuite, siguranțe și prize duble, configurate pentru alimentare monofazată și trifazată, oferind flexibilitate și siguranță în utilizare.

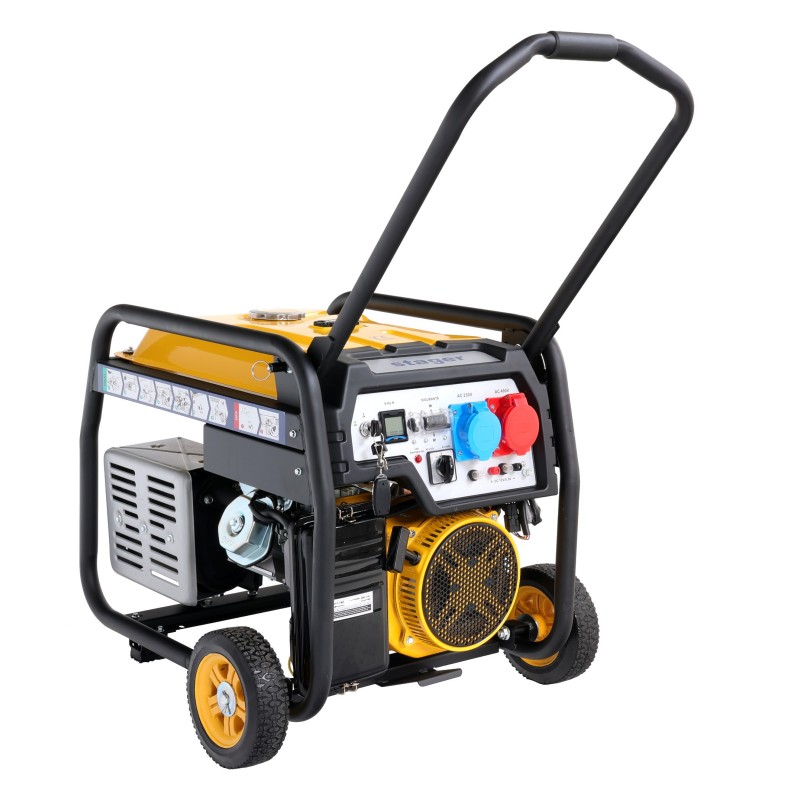

Setul de livrare standard al generatorului include un kit de transport, format din 2 roți, două piciorușe de susținere și un mâner rabatabil, prevăzut cu bolț de fixare.

Motorul performant, echipat cu șoc robotizat, împreună cu alternatorul cu bobinaj din cupru și rezervorul de combustibil de 25 litri, asigură o durată de funcționare de până la 8 ore. Indicatorul de nivel al combustibilului integrat în rezervor facilitează verificarea rapidă a cantității disponibile, pentru o gestionare eficientă a alimentării.

Noul display inteligent al generatoarelor Stager din seria Automatic afișează toate informațiile necesare: tensiune, frecvență, putere și ore de funcționare. Funcția de contorizare a orelor permite programarea precisă a reviziilor, pentru întreținere optimă.

Generatorul Stager FD 10000ER-E3R include un sistem de protecție care împiedică funcționarea motorului dacă nivelul de ulei scade sub pragul minim, fie prin oprirea automată, fie prin blocarea pornirii. LED-ul de avertizare indică utilizatorului să verifice și să completeze cu ulei Progarden 10W30, asigurând o funcționare sigură și durabilă.

Generatorul este dotat cu siguranțe automate pentru circuitele monofazate și trifazate, precum și cu o siguranță termică suplimentară care intervine în caz de suprasolicitare. De asemenea, include o siguranță pe circuitul de 12V DC, asigurând astfel protecția completă a echipamentului.

Generatoarele Stager din seria Automatic sunt echipate cu un șoc robotizat (automat), cu deschidere și închidere precisă, acționat electric printr-un motor pas cu pas. Controlerul multifuncțional integrat monitorizează și ajustează automat poziția clapetei de șoc, optimizând pornirea și funcționarea generatorului.

Generatorul este construit într-un cadru metalic tubular, durabil, vopsit electrostatic pentru rezistență la zgârieturi și coroziune. Structura este completată cu elemente de plastic de calitate, care asigură integrarea armonioasă a panoului frontal, rezervorului, kitului de transport și componentelor de putere.

Motorul respectă ultimele standarde europene de mediu privind emisiile poluante, asigurând o putere mare și eficiență ridicată.

Motorul și alternatorul sunt montate pe suporturi elastice, special concepute pentru a atenua vibrațiile, reducând zgomotul, protejând componentele și sporind stabilitatea în timpul funcționării.

Generatorul este proiectat pentru întreținere rapidă și eficientă. Accesul facil la filtrul de aer permite curățarea sau înlocuirea ușoară, iar punctele de golire și alimentare cu ulei sunt poziționate ergonomic. Contorul de ore integrat ajută la monitorizarea utilizării și programarea reviziilor periodice.

Generatorul dispune de un sistem de încărcare pentru acumulator, asigurând alimentarea acestuia în timpul funcționării sau în standby, când este conectat la o automatizare compatibilă. Acest sistem garantează disponibilitatea generatorului pentru pornire rapidă și funcționare automată.

Model: FD10000ER-E3R

Frecvență nominală: 50 Hz

Număr faze: Monofazat / Trifazat

Factor de putere (cos φ): 1 / 0.8 (lag)

Tensiune nominală (~1/3): 230 V / 400 V

Putere nominală (kW, ~1/3): 8 kW / 8 kW

Putere nominală (kVA, ~1/3): 8 kVA / 10 kVA

Curent nominal (~1/3): 34.8 A / 15 A

Capacitate rezervor combustibil: 25 L

Consum combustibil:

100% sarcină: 6.0 L/h

75% sarcină: 5.8 L/h

50% sarcină: 4.5 L/h

Structură: Open-frame

Greutate netă: 97 kg

Dimensiuni (L x l x h): 697 × 517 × 570 mm (fără roți și mânere)

Nivel de zgomot garantat (LwA): 96 dB(A)

Nivel zgomot la 7 m: 76 dB

Model: YH192FB

Tip motor: Benzină, monocilindru, 4 timpi, răcire cu aer

Putere nominală: 11.5 kW / 15.4 CP

Turație nominală: 3000 rpm

Alezaj x cursă: 92 × 69 mm

Capacitate cilindrică: 458 cm³

Rată compresie: 8.6 : 1

Capacitate baie de ulei: 1.1 L

Tip ulei: SAE 10W-30 (PRO 10W-30), 5W-30

Tip combustibil: Benzină fără plumb

Sistem de admisie: Naturală

Tip regulator: Electronic

Sistem pornire:

Electric, 12V DC

Demaror cu sfoară

Capacitate baterie: 14 Ah

Alternator:

Model: Φ204-190 × 158

Tip alternator: Cu bobinaj din cupru, bobine separate pentru ieșire monofazata și trifazată

Putere maximă: 10.6 kVA

Turație nominală: 3000 rpm

Tensiune nominală: 230 V

Eficiență: 78%

Clasa de izolație: H

Grad de protecție: IP23

1 priză monofazată 32A, protecție IP44

1 priză monofazată 16A, protecție IP44

1 priză trifazată 32A, protecție IP44

Siguranță automată monofazată

Siguranță automată trifazată

Siguranță termică AC

Ieșire curent continuu 12VDC / 8A

Siguranță termică DC

Display LCD (frecvență, tensiune și ore de funcționare)

Senzor lipsă ulei

LED de avertizare pentru nivelul uleiului

Pornire manuală prin demaror cu sfoară

Sistem de pornire electrică cu cheie ON/OFF/START

Telecomandă radio

Conector comandă externă cu 2 pini, compatibil cu automatizări externe, invertoare OffGrid, etc

Conector ATS cu 3 pini (+12V, -12V și fir de comandă), configurat pentru NC=pornit, NO=oprit

Comutator selectare înfășurare (trifazată sau monofazată), 1-0-2

Carburator cu clapetă de șoc automată, robotizată

Cadru tubular solid, vopsit in câmp electrostatic, pentru durabilitate și protecție

Rezervor mare pentru combustibil, capacitate 25 litri

Kit de transport cu 2 roți, 2 picioare de sprijin și mâner rabatabil

1 x Acumulator 12 V

1 x Set roți pentru transport

1 x Port chei cu cheie de bujie, șurubelniță, cheie 10-12

1 x Ștecher monofazat 16A

1 x Ștecher monofazat 32A

1 x Ștecher trifazat 32A

1 x Conector 2 pini pentru comandă la distanță

1 x Pâlnie pentru ulei

1 x Telecomanda radio

2 x Cheie de pornire

1 x Manual de utilizare

*) Starea generatorului se schimba prin inchiderea circuitului dintre pinii 1 si 3 ai conectorului de comanda. In timpul functionarii circuitul sta inchis permanent atat in mod ATS, cat si in mod Solar (panouri fotovoltaice). Functionarea este in bucla. Inchiderea circuitului schimba starea generatorului: daca acesta este pornit, il opreste, iar daca este oprit, il porneste.
