Descriere:

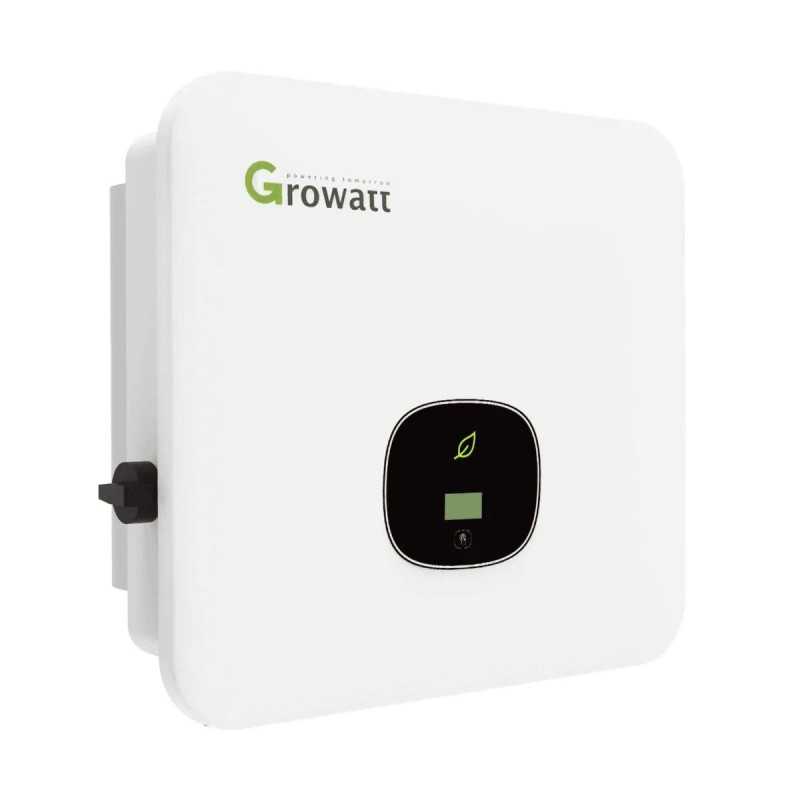

Seria MOD are un design placut, compact, are un buton tactil pentru programare parametri si un afisaj OLED usor de utilizat. In acest fel, puteti descoperi rapid ce se intampla cu sistemul dumneavoastra.
Pe langa utilizarea facila acesta are si o eficienta foarte mare de pana la 98,3%.
Invertorul rezidential din seria MOD utilizează materiale usoare, ignifuge, de calitate superioara, ceea ce il face usor de transportat si instalat.
Are o greutate redusa cu pana la 35% fata de invertoarele uzuale.
Proiectat cu interfete standard USB, RS485 si WiFi (impreuna cu dispozitivul de monitorizare wifi - ShineWiFi-X si cu ajutorul aplicatiei disponibila online, veti putea configura si monitoriza parametrii sistemului solar).
Invertoarele Growatt MOD au 2 MPPT, tip II SPD pe partea DC si AC, monitorizare sir.
Dupa stabilirea modulului de comunicatie RF USB +, conectati-va la platforma Growatt OSS (Online Intelligent Service) pentru a monitoriza sistemul dumneavoastra.
Date tehnice:
Putere maxima panouri fotovoltaice: 7500W
Tensiune maxima: 1100Vcc
Tensiune pornire: 160V
Tensiune nominala: 580V
Plaja tensiune MPP: 140V-1000V
Numar trackere MPP: 2
Numar legaturi fotovoltaice per tracker MPP: 1
Curent intrare max. per tracker MPP: 13A
Curent max. de scurt circuit per tracker MPP: 16A
Date iesire AC:
Putere nominala AC: 5000W
Putere aparenta maxima AC: 5500VA
Tensiune nominala AC (plaja*): 220V/380V, 230V/400V (340-440V)
Frecventa retelei AC (plaja*): 50/60 Hz (45-55Hz/55-65 Hz)
Curent max. iesire: 10.0A
Factor putere reglabil: 0,8 avans...0,8 intarziere
THDi: <3%
Tip conectare la retea AC: 3W+N+PE
*Tensiunea AC si intervalul de frecventa pot varia in functie de standardul specific al retelei dumneavoastra.
Eficienta: Eficienta maxima: 98.30%
Eficienta europeana: 97.50%
Eficienta MPPT: 99.90%
Protectie:
Protectie la inversarea polaritatii DC: Da
Protectie Intrerupator DC: Da
Protectie la supratensiune AC/DC: Tip II/Tip II
Monitorizarea rezistentei de izolatie: Da
Protectie la scurt circuit AC: Da
Monitorizarea defectiunii la impamantare: Da
Monitorizarea retelei: Da
Deconectare automata lipsa tensiune retea: Da
Unitate de monitorizare a curentului rezidual: Da
Monitorizare defectiuni siruri: Da
Date generale:
Dimensiuni: 425x387x147mm
Masa: 12.5kg
Temperatura functionare: –25°C ... +60°C
Consumul energie pe timp de noapte: <1W
Topologie: Fara transformator
Racire: Convectie naturala
Grad protectie: IP66
Umiditate relativa: 0-100%
Altitudine: 4000m
Conexiune DC: MC4
Conexiune AC: Conector
Tip afisaj: OLED+LED/WIFI+APP
Interfete: USB/RS485/WiFi
Set livrare:
Inverter
Dispozitiv de monitorizare wifi - ShineWiFi-X
Consola fixare
Accesorii montaj (mufe, dibluri)
Certificari:
CE, VDE0126, Greece, EN50549, C10/C11,
UTE C 15-712, IEC62116, IEC61727, IEC 60068,
IEC 61683, CEI0-21, N4105, TOR Erzeuger
G98/G99, G100, AS4777, UNE217001, UNE206007, PO12.2
ShineWiFi-X
Descriere
Shine WiFi-X este solutia inteligenta si facila de monitorizare a sistemului fotovoltaic.
Simplu de instalat si configurat.
Se alimenteaza de la invertor.
Dispozitivul este conectat la portul RS-232 existent si stabileste conexiunea printr-un router LAN.
Memorie interna pentru backup. Datele invertoarelor conectate sunt salvate timp de 30 de zile, chiar si in cazul unei defectiuni a retelei de internet.
Date tehnice:
Dimensiuni(Lxlxh): 135x79x29mm
Masa: 63g
Temperatura lucru: –20°C...+65°C
Standard WiFi: 802.11 b/g/n
Frecventa: 2.4GHz~2.5GHz (2412MHz~2484MHz)
Putere:
802.11b: 16±2 dBm (@11Mbps)
802.11g: 14±2 dBm (@54Mbps)
802.11n: 13±2 dBm (@HT20, MCS7)
Sensibilitate receptor:
CCK, 1 Mbps: -90dBm
CCK, 11 Mbps: -85dBm
6 Mbps (1/2 BPSK): -88dBm
54 Mbps (3/4 64-QAM): -70dBm
HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
Date hardware:
Interfata: USB
Tensiune lucru: 5V(±5%)
Putere nominala: 1.2W
Display: LED
Parametri aplicatie:
Server: ShineServer
Comunicare Inverter: USB (Modbus RTU protocol)
Comunicare Server: TCP (Modbus TCP protocol)
Interval max. de comunicare: 50m
Configurare: APP
Intreval transmitere date: 5minute
Server URL implicit: server.growatt.com
Toate specificatiile pot fi modificate fara notificare.
