Pentru siguranta sporita, transportul panourilor solare/fotovoltaice se face cu flota proprie sau prin parteneri, si, in functie de numarul de km, poate fi gratuit sau contra-cost. Pretul final va fi comunicat in momentul confirmarii comenzii catre client.
Termenul de livrare pentru produsele comandate din categoriile panouri solare/sisteme fotovoltaice se livreaza in 5-10 zile lucratoare de la confirmare, in functie de distanta si de organizarea transporturilor în aria de acoperire din România.
Componenta pachet:
A. 1 x Progarden TSSGJ3.2-35-48/500 Pompa de suprafata 1", solar, 500W/48V, MPPT, fara PFV, 35m, 3.2mch, inox, apa curata, Cod: 457003TSSGJ323548
B. 2 x SunPal SP460M-72H Panou fotovoltaic 460W, monocristalin, MBB Half-cut, Cod: 5180SP460M72H

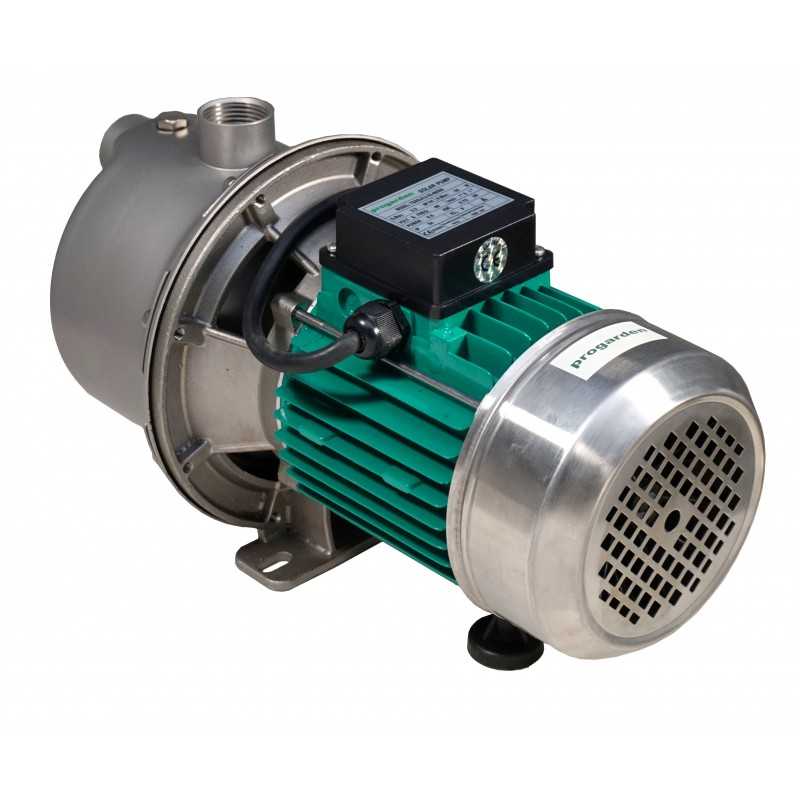

A. Pompa de suprafata TSSGJ3.2-35-48/500
Descriere:
Pompele solare Progarden, deosebit de performante, reprezinta o varianta de alimentare cu apa folosind energia solara; o energie verde, sustenabila, economica, si fara emisii poluante.
Pompa Progarden TSSGJ3.2-35-48-500, este o pompa de suprafata adecvata pomparii apei curate fara particule solide, necorozive.
Avantaje:
Controler pompa cu tehnologie MPPT (Maximum Power Point Tracker – dispozitiv electronic care eficientizeaza la maxim puterea produsa de catre panourile fotovoltaice)
Motor bobinat 100% din cupru
Dubla izolatie a rotorului si statorului motorului – protejeaza impotriva socurilor electrice – astfel, atat rotorul cat si statorul sunt izolate unul fata de celalalt cat si fata de carcasa pompei. In acest caz, in eventualitatea unui scurt circuit sau daca carcasa ar fi grav sau puternic avariata, curentul electric este impiediat sa se transmita intre componentele motorului.
Izolatia dubla este un aspect obligatoriu in cazul anumitor aparate electrice, iar pompele de apa Progarden respecta cu strictete cel mai ridicate standarde si normative in ceea ce priveste siguranta consumatorilor.
Motor in curent continuu cu magneti permanenti, fara perii colectoare care ofera un randament cu 25% mai ridicat fata de motoarele electrice traditionale (in curent alternativ).
Motorul fara perii colectoare mai prezinta, in plus, avantajul ca nu necesita niciun fel de intretinere, comparativ cu motoarele cu perii de carbon in cazul carora, aceste perii, trebuie inlocuite dupa o anumita perioada, altfel motorul nu mai functioneaza.
Corp pompa din otel inoxidabil (inox) si turbina din bronz
Inclusiv suruburile folosite la prinderi sunt realizate din otel inoxidabil DIN316 – un material deosebit de rezistent la coroziune
Pompa poate fi folosita pentru irigatul traditional, irigat prin pricurare sau in sistem automat de umplere a rezervoarelor de apa, sau golirea rezervoarelor acestora, alimentarea spatiilor de locuit mai ales in zonele unde lipseste sistemul energetic national.
Date tehnice:
Putere pompa: 500 W
Curent: 10 A
Tensiune alimentare: 48 V
Debit maxim: 3.2 m3/h (53.3 L/min)
Inaltime maxima pompare: 35 m
Adancime maxima de absorbtie: 8 metri
Racord aspiratie: 1”
Racord refulare: 1”
Turatie nominala: 3450 rpm
Grad de protectie: IP54
Clasa de izolatie: I
Lungimea cablului de alimentare: 2.9 m
Dimensiuni produs: 400 x 375 x 270 mm
Greutate neta/bruta: 13 / 14 kg
Controler pompa:
Faciliteaza functionarea pompei gestionand curentul electric produs de panourile fotovoltaice.
Dispune de posibilitatea de a conecta un set de acumulatori* pentru ca pompa sa poata functiona in perioadele cu lipsa temporara a luminii solare.
Gestioneaza incarcarea eficienta a acumulatorilor de la panourile solare
Potentiometru pentru reglarea turatiei pompei (implicit marirea sau micsorarea debitului de apa).
Potentionemtru pentru stabilirea duratei de intarziere a pornirii pompei (plaja de reglaj a intarzierii de pornire se poate stabili in intervalul 0-30 de minute) - este o functie foarte utila in cazul in care senzorul de nivel din put comanda oprirea pompei din cauza lipsei apei, iar in acest caz doriti o intarziere la pornire pentru restabilirea nivelului de apa.
Date tehnice controler:
Tensiune nominala: 48V, curent continuu
Curent nominal: 10A
Putere maxima: 500W
Tensiunea maxima la mers in gol admisa (VOC)**: 100V, curent continuu
Temperatura maxima ambientala: -20°C ... +50°C
** Este strict interzis ca VOC total panouri solare (tensiunea maxima la mers in gol) sa fie mai mare decat VOC controler!
Legaturi borne controler:
P+, P- = conectare borne plus, respectiv minus panouri solare
B+, B- = conectare borne plus, respectiv minus acumulator
1, 2, 3 = conectare pompa electrica
COM2, TH = conectare senzor nivel rezervor apa
COM1, WH = conectare senzor nivel put (fantana)
B. Panou fotovoltaic SunPal SP460M-72H:
Descriere:
Panou tehnologie half-cut, 144 de celule cu pierderi reduse.
Toleranta putere iesire (0 +5W) garantata
Degradarea lenta a puterii posibila datorita tehnologiei Low LID Mono PERC:
- primul an <2%,
- 0,55% anul 2-25
Rezistivitate PID solida (Potential Induced Degradation) - asigurata de optimizarea tehnologica a celulelor si selectia atenta a materialelor
Pierderi rezistive reduse datorita curentului de operare mai mic
Randament energetic mai mare dat de temperatura de functionare mai scazuta
Risc redus suprasarcina datorita designului optimizat
Date tehnice:
Numar celule: 144 (6x24)
Cutie legaturi: IP68, trei diode
Temperatura lucru: -40°C ... +85°C
Toleranta putere iesire: 0~+5W
Toleranta Voc si Isc: ±3%
Tensiune max. sistem: 1500Vcc (IEC/UL)
Siguranta: 20A
NOCT: 45±2°C
Clasa protectie: II
Protectie la foc: UL tip 1 sau 2
Sarcina statica max. (fata): 5400Pa
Sarcina statica max. (spate): 2400Pa
Eficienta celule: 21.17%
Coeficient temperatura Isc: +0.048%/°C
Coeficient temperatura Voc: -0.270%/°C
Coeficient temperatura Pmax:-0.350%/°C
Design:
Cablu iesire: 4mm², 300mm lungime (lungimea poate fi adaptata in functie de nevoi)
Sticla: unistrat, 3.2mm, securizata termic, acoperita antireflex
Cadru: cadru din aliaj de aluminiu anodizat*
Conector: MC4
Greutate: 23.5 kg
Dimensiuni: 2094 x 1038 x 35 mm
Caracteristici electrice (testare STC**/NOCT***)
Putere maxima (Pmax/W): 460 / 348
Tensiune furnizata la mers gol (Voc/V): 50 / 47.2
Curent scurtcircuit (Isc/A): 11.67 / 9.41
Tensiune furnizata la putere max.(Vmp/V): 41.4 / 39.1
Curent furnizat la putere max. (Imp/A): 11.12/ 8.91
Eficienta modul (%): 21.17
* Proces electrochimic prin care este creat un strat subtire de oxid de aluminiu pe suprafata exterioara a materialului, pentru durabilitate, aspect, stabilitate chimica
** STC (Standard Testing Conditions/Conditii standard de testare): Iradiere 1000W/m2, Temperatura celulei 25°C, Spectre la AM1.5
*** NOCT (Nominal Operating Cell Temperature/Temperatura nominala de funcționare a celulei): Iradiere 800W/m2, Temperatura ambient 20°C, Spectre la AM1.5, Vant la 1m/s
Certificari sistem/produse:
IEC 61215, IEC 61730, UL 61730
ISO 9001
ISO 14001
OHSAS 18001

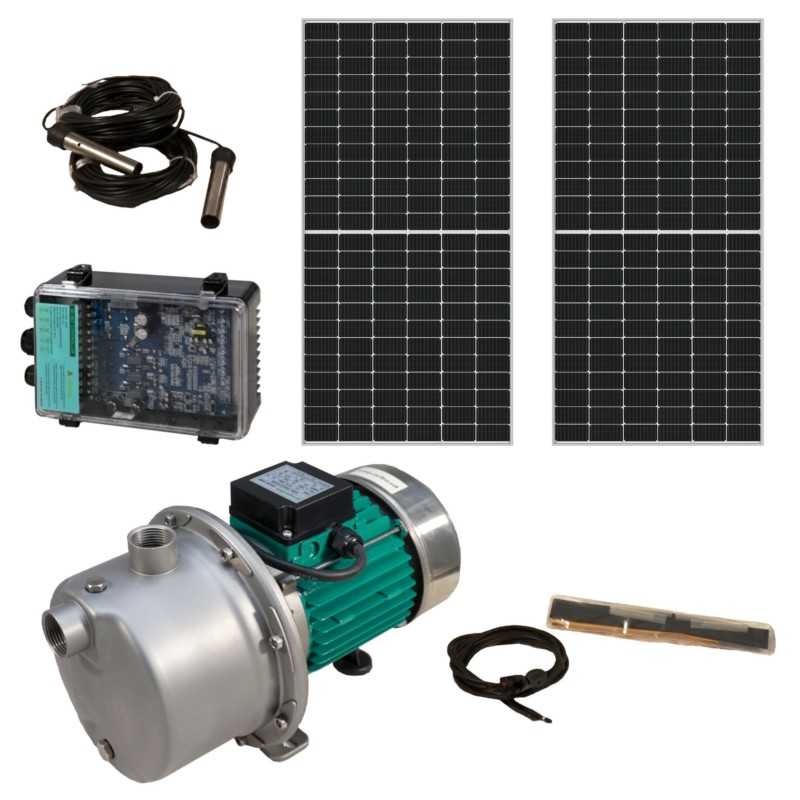

Set livrare:1 x pompa TSSGJ3.2-35-48-500
2 x panou fotovoltaic SunPal SP460M-72H
1 x controler pompa
2 x senzori de nivel
1 x banda teflon
! Acumulatorii nu sunt inclusi in setul de livrare
Alegere acumulatori:
Utilizati doar acumulatori plumb-acid. Daca veti utiliza mai multi acumulatori plumb-acid, acestia trebuie sa fie identici iar tensiunea acestora, dupa conectarea tuturor, trebuie sa fie egala cu tensiunea nominala a pompei (48Volti). Pe de alta parte, cu cat capacitatea acumulatorului (Ah) va fi mai mare, cu atat durata de functionare a pompei va fi mai mare.
Exemplu:
Pentru acest tip de pompa, puteti alege 4 acumulatori de 150Ah/12 V pe care ii veti conecta in serie; cu acest pachet de acumulatori, pompa va putea functiona continuu aproximativ 8 ore si jumatate, conform formulei de mai jos
150Ah ÷ (500W ÷ 48V) x 0.6 = 8.6h
Capacitate_acumulator ÷ (Putere_pompa ÷ tensiune_acumulatori) * 0.6 = ore_functionare
Pentru a alege tipul de acumulator in functie de cat de mult timp doriti sa functioneze pompa, folositi formula de mai jos:
Capacitate_acumulator=Durata_necesara_functionare ÷ 0.6 * (Putere_pompa ÷ Tensiune_acumulatori)
