A. Aqua SOLAR 4053 pompa submersibila Descriere:
Aqua solar 4053 este o pompa electrica profesionala alimentata de la panouri fotovoltaice.

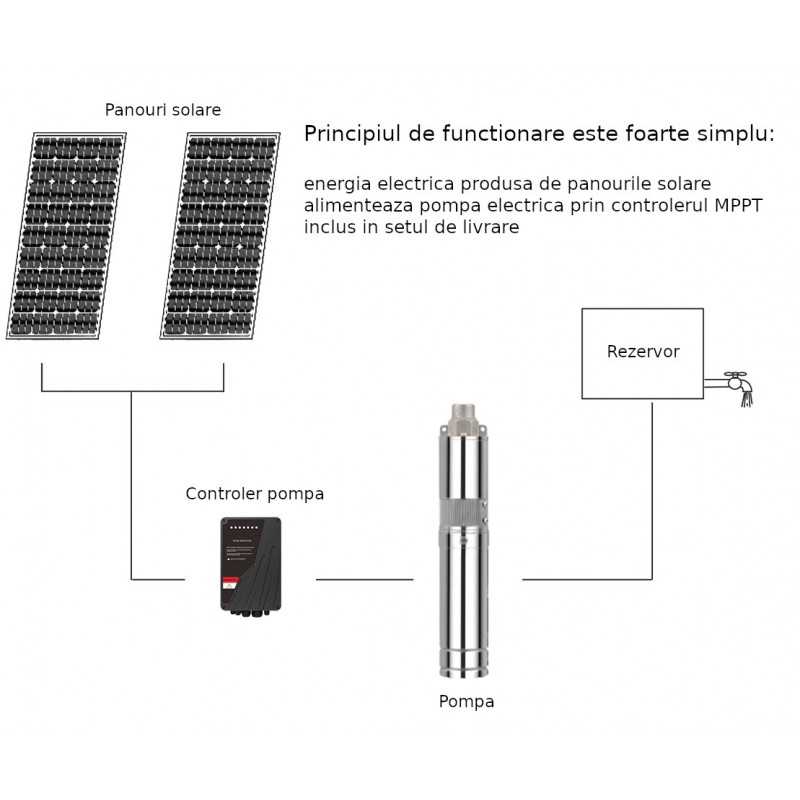

Principiul de functionare este foarte simplu: energia electrica produsa de panourile solare alimenteaza pompa electrica prin controlerul MPPT inclus in setul de livrare - practic se poate alimenta cu apa orice consumator fara niciun cost ulterior, in afara de investitia initiala. Pompa Aqua Solar 4053 foloseste energia solara, astfel o putem incadra in gama echipamentelor prietenoase cu mediul care nu emit niciun fel de noxe in atmosfera.
Reprezinta gama de top a pompelor Progarden si este o varianta ideala de alimentare cu apa pentru irigatii fara a fi nevoie de conectarea la reteaua nationala de energie electrica sau generatoare de curent electric. Tot ceea ce este necesar sunt: pompa (inclusa) controlerul (inclus) panouri fotovoltaice (disponibile optional) plus cateva seturi de accesorii necesare montajului (conectori PV, cabluri, eventual accesorii fixare in functie de modalitatea de montaj - acestea se pot achizitiona contracost).
Pompa Aqua Solar 4053 este deosebit de puternica - poate furniza un debit maxim de 40 metri cubi/ora, si este dotata cu motor de curent continuu, cu magneti permanenti, in trei faze, brushless (fara perii colectoare) care asigura un randament cu 25% mai mare fata de motoarele electrice traditionale.
O alta inovatie a pompei Progarden Aqua Solar 4053 o reprezinta faptul ca rotorul si statorul sunt dublu izolate, astfel siguranta in exploatare este mult imbunatatita, rezistenta motorului fiind ≥ 300MΩ.
Sistemul de pompare este realizat din turbine confectionate din otel inoxidabil.
Date tehnice:
Putere: 3000W
Curent nominal: 10A
Curent max: 12A
Tensiune nominala: 300Vc.c.
Debit maxim: 40m3/h (660 L/min)
Inaltime maxima pompare: 45m
Diametru pompa: 5”
Racord: 3"
Turatie nominala: 3000rpm
Temperatura maxima ambientala: 40oC
Temperatura maxima fluid circulat: 40oC
Dimensiuni produs: 130x990mm
Dimensiuni ambalaj: 920x340x200mm
Greutate: 30kg
Grad protectie: IP68
Clasa izolatie: F
Lungime cablu alimentare: 3m
Controlerul MPPT:
- gestioneaza energia electrica produsa de panourile fotovoltaice
- comanda pornirea, respectiv oprirea pompei
- are o carcasa care poate fi instalata in exterior, este dotata presetupe si garnitura de cauciuc in asa fel incat apa sau praful nu pot patrund in interior.
- leduri care afiseaza starea de functionare a sistemului
- taste pentru pornire, oprire si afisare diversi parametrii de functionare
- cutia MPPT-ului este dotata cu fante pentru disiparea caldurii rezultate in timpul functionarii
- spre deosebire de pompele solare Progarden, mai mici, acest controler nu dispune de intrare pentru baterii – pompa se alimenteaza doar cu ajutorul panourilor solare
Date tehnice controler MPPT:
Tensiune la mers in gol: >300V curent continuu
Tensiune maxima la mers in gol: 430V curent continuu
Tensiune minima la mers in gol: 70V curent continuu
Panouri solare necesare functionarii: recomandam instalarea a 14 panouri solare model: Sunpal SP460M -https://proenerg.com.ro/sunpal-sp460m-72h-panou-fotovoltaic-460w-monocristalin-mbb-half-cut
Modalitatea de legare este: doua grupuri legate in paralel, fiecare grup avand 7 panouri legate in serie.
B. Sunpal SP460M-72H - Panou fotovoltaic
Descriere:
Panou tehnologie half-cut, 144 de celule cu pierderi reduse.
Toleranta putere iesire (0 +5W) garantata
Degradarea lenta a puterii posibila datorita tehnologiei Low LID Mono PERC:
- primul an <2%,
- 0,55% anul 2-25
Rezistivitate PID solida (Potential Induced Degradation) - asigurata de optimizarea tehnologica a celulelor si selectia atenta a materialelor
Pierderi rezistive reduse datorita curentului de operare mai mic
Randament energetic mai mare dat de temperatura de functionare mai scazuta
Risc redus suprasarcina datorita designului optimizat
Date tehnice:
Numar celule: 144 (6x24)
Cutie legaturi: IP68, trei diode
Temperatura lucru: -40°C ... +85°C
Toleranta putere iesire: 0~+5W
Toleranta Voc si Isc: ±3%
Tensiune max. sistem: 1500Vcc (IEC/UL)
Siguranta: 20A
NOCT: 45±2°C
Clasa protectie: II
Protectie la foc: UL tip 1 sau 2
Sarcina statica max. (fata): 5400Pa
Sarcina statica max. (spate): 2400Pa
Eficienta celule: 21.17%
Coeficient temperatura Isc: +0.048%/°C
Coeficient temperatura Voc: -0.270%/°C
Coeficient temperatura Pmax:-0.350%/°C
Design:
Cablu iesire: 4mm², 300mm lungime (lungimea poate fi adaptata in functie de nevoi)
Sticla: unistrat, 3.2mm, securizata termic, acoperita antireflex
Cadru: cadru din aliaj de aluminiu anodizat*
Conector: MC4
Greutate: 23.5 kg
Dimensiuni: 2094 x 1038 x 35 mm
Caracteristici electrice (testare STC**/NOCT***)
Putere maxima (Pmax/W): 460 / 348
Tensiune furnizata la mers gol (Voc/V): 50 / 47.2
Curent scurtcircuit (Isc/A): 11.67 / 9.41
Tensiune furnizata la putere max.(Vmp/V): 41.4 / 39.1
Curent furnizat la putere max. (Imp/A): 11.12/ 8.91
Eficienta modul (%): 21.17
Certificari sistem/produse:
IEC 61215, IEC 61730, UL 61730
ISO 9001
ISO 14001
OHSAS 18001

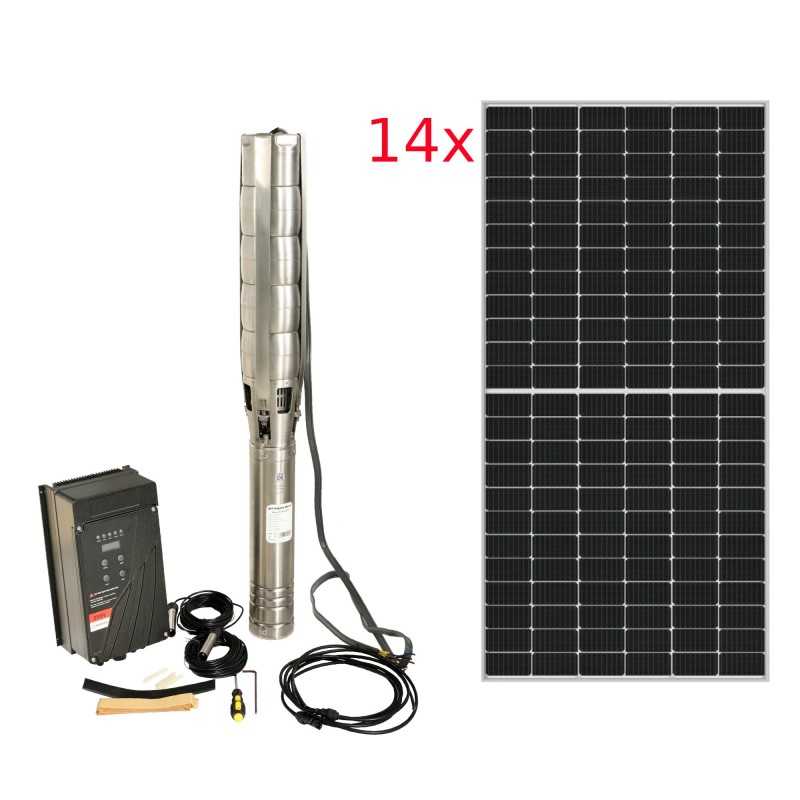

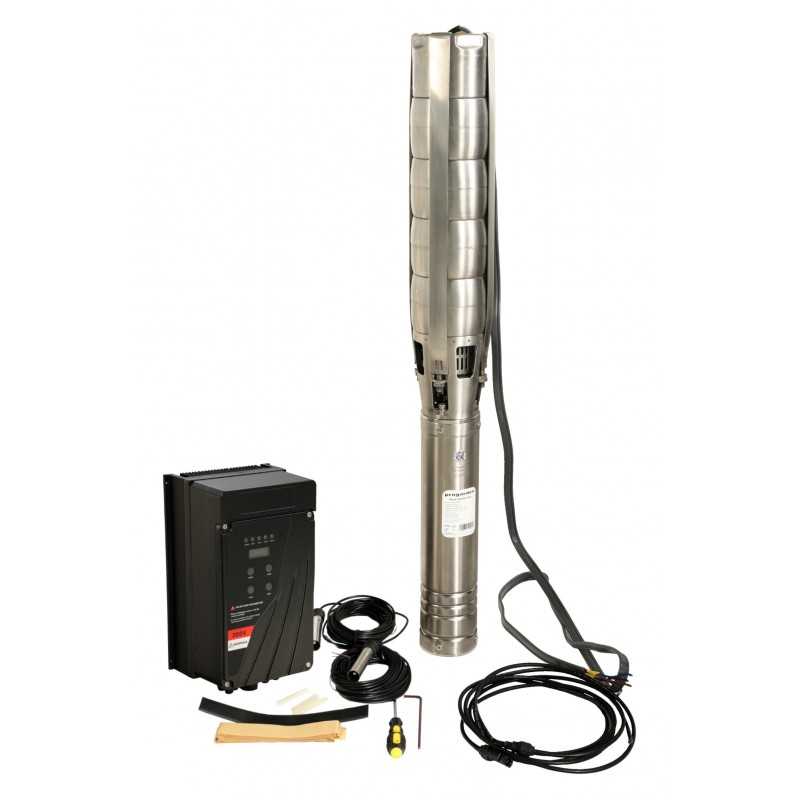

Set livrare:
1 x pompa Aqua SOLAR 4053
14 x panou fotovoltaic SunPal SP460M-72H
1 x controler pompa
1 x cablu alimentare 2.5m
1 x cablu panou solar mama 2m
1 x cablu panou solar tata 2m
1 x kit legaturi pentru prelungire cablu alimentare pompa
2 x senzori de nivel
1 x imbus 4mm
1 x surubelnita in cruce
