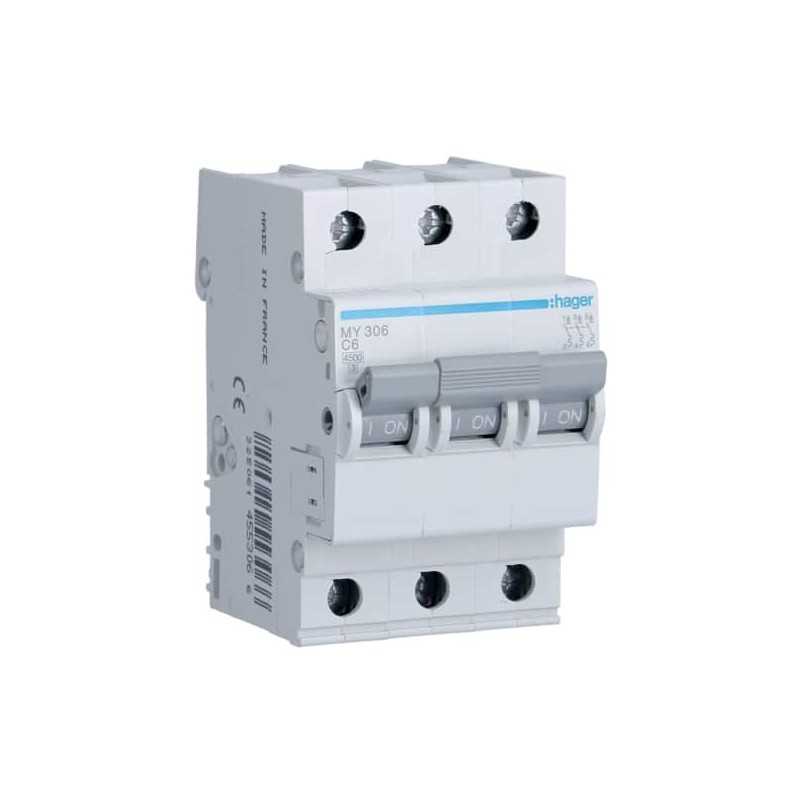

Hager MY 306 Intrerupator 6A, 3P, 4.5kA

Siguranţele automate Hager se utilizează la protecţia circuitelor electrice de suprasarcini, prevenirea defecţiunilor cauzate de scurtcircuite;

Asigură respectarea normelor de securitatea muncii și protecţia mediului;

Declanșarea poate fi realizată cu bimetal (la suprasarcini), declanșator instantaneu electromagnetic (scurtcircuite) sau manual;

Acţionarea polilor se face în același timp.

Număr poli protejați: 3

Tipul polilor: 3 P

Curbă: C

Comutare simultană N-neutru: nu

Conectare in partea superioară pentru dispozitive modulare: Terminal aliniat

Bază de conectare pentru dispozitivele modulare: Terminal aliniat

Capacitate nominală de decuplare: 4,5 kA

Tensiune nominală de regim curent alternativ: 230 / 400 V

Tip tensiune alimentare: AC

Frecvenţă: 50/60 Hz

Tensiune de izolare: 500 V

Rezistenţa la tensiunea nominală de impuls: 4000 V

Curent nominal: 6 A

Capacitate de rupere la funcționare nominală, lcs AC conform IEC 60898-1: 4,5 kA

Valoare minimă/maximă prag funcționare termală AC: 1,13 / 1,45 In

Prag de comutare magnet de curent alternativ min./max.: 5 / 10 In

Valoare minimă/maximă prag funcționare magnetică DC: 7 / 15 In

Valoare minimă/maximă prag funcționare termală DC: 1,13 / 1,45 In

Capacitate de rupere la 1 pol cu 400 V EN 60947-3: 3 kA

Capacitate nom. de rupere a scurtcircuit lcn sub 400V AC conform IEC 60898-1: 4,5 kA

Capacitate maximă de rupere la scurtcircuit lcu sub 415V AC IEC 60947-2: 6 kA

Frecvență: 50 / 60 Hz

Putere disipată totală în condiţii de curent nominal: 3,9 W

Putere disipată per pol: 1,34 W

Durata de viaţă electrică în număr de cicluri: 4000

Durată de viaţă mecanică număr operaţiuni de acţionare: 20000

Adâncimea produsului instalat: 70 mm

Înălţimea produsului instalat: 83 mm

Lăţime produsului instalat: 52,5 mm

Cuplu: 2,8 Nm

Tip conexiuni inferioare dispozitive modulare: BIconnect

Mobilitate dispozitive modulare: nu

Bază inferioară pentru dispozitivele modulare: nu

Diametrul conexiunii cu conductor flexibil: 1 - 25 mm²

Diametrul conexiunii cu conductor rigid: 1 - 35 mm²

Secțiune cablu rigid pentru terminale cu șurub: 1 / 35 mm²

Secțiune cablu flexibil pentru terminale cu șurub: 1 / 25 mm²

Tip de conexiune: Tehnică de înfiletare

Tip de protecţie IP: IP20

Temperatură lucru: -25…70 °C

Grad de poluare conform IEC 60664 / IEC 60947-2: 2

Clasă de limitare a energiei I²t: 3

Altitudine: 2000 m

Protecție împotriva umidității din aer: pentru toate condiţiile climatice

Temperatură depozitare/transport: -25…80 °C

Cantitate 1 bucata
